数控机床的刀具与工具系统
一、引言
数控机床作为现代制造业的核心装备，其加工效率、精度与稳定性在很大程度上依赖于其“牙齿”——刀具与工具系统。一个设计精良、选择恰当的工具系统是实现高效、高精度、自动化加工的关键环节。本课件将系统介绍数控机床刀具与工具系统的组成、分类、选择与应用。
二、数控机床刀具系统概述
- 定义与重要性
- 定义：数控机床刀具系统是指在数控机床上，为实现特定加工工艺，由刀柄、刀具及辅助元件构成的整体。
- 重要性：直接参与切削，决定了加工质量、效率、成本及机床性能的发挥。
- 数控刀具的特点
- 高精度与高刚性：保证加工尺寸精度和表面质量。
- 高可靠性及稳定性：适应自动化、长时间连续加工的需求。
- 标准化、系列化：便于快速换刀和管理。
- 断屑与排屑性能好：确保自动化加工过程顺畅。
- 尺寸可预调与补偿：便于在机外对刀，减少机床停机时间。
三、数控刀具的主要类型与材料

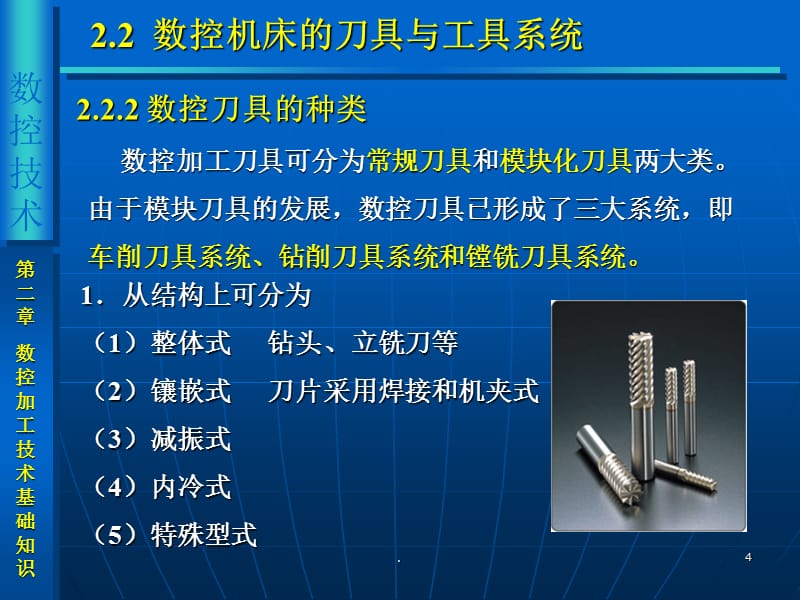

- 按结构分类
- 整体式刀具：刀头与刀体为一体，刚性好，常用于立铣刀、钻头等。
- 焊接式刀具：将硬质合金刀片焊接在刀杆上，结构简单。
- 机夹式可转位刀具（主流）：采用标准化可转位刀片，刀片磨损后可快速转位或更换，效率高，成本低。
- 复合式/专用刀具：为特定工序设计，可一次完成多特征加工。
- 按加工工艺分类
- 车削刀具：外圆车刀、内孔车刀、螺纹车刀、切断刀等。
- 铣削刀具：面铣刀、立铣刀、键槽铣刀、球头铣刀、成型铣刀等。
- 孔加工刀具：钻头、铰刀、锪钻、镗刀等。
- 常用刀具材料
- 高速钢 (HSS)：韧性好，可用于复杂刀具，但耐热性较差。
- 硬质合金：应用最广，分为钨钴类(K)、钨钛钴类(P)等，性价比高。
- 涂层硬质合金：在硬质合金基体上涂覆TiN、TiAlN等涂层，显著提高硬度、耐磨性和热稳定性。
- 陶瓷与金属陶瓷：高硬度、耐高温，用于高速精加工。
- 立方氮化硼 (CBN)：超高硬度，用于加工淬硬钢、铸铁等。
- 金刚石 (PCD)：硬度最高，用于加工有色金属、非金属及复合材料。

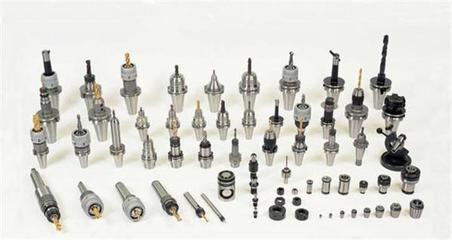

四、数控机床工具系统（刀柄系统）
工具系统是连接机床主轴与刀具的桥梁，其核心是刀柄。
- 工具系统的组成
- 刀柄：与机床主轴接口匹配。
- 拉钉：供主轴内的拉刀机构拉紧刀柄。
- 夹头/弹簧夹套：用于夹持直柄刀具。
- 中间接杆/变径套：用于长度或直径转换。
- 刀片/刀具本体。
- 主流刀柄类型与标准
- BT刀柄 (JIS B 6339标准)：日本常用，锥度为7:24，带机械手夹持槽。
- CAT刀柄 (MAS 403标准)：美国常用，又称V-Flange，与BT相似但拉钉不同，需注意区分。
- HSK刀柄 (DIN 69893标准)：中空短锥刀柄，采用1:10锥度并端面接触，高速、高刚性、高精度，适用于高速加工中心。
- 其他：KM、CAPTO等。
- 刀具夹紧方式
- 弹簧夹头刀柄 (ER/DA等)：夹持范围广，通用性好，常用于钻头、立铣刀。
- 侧固式刀柄：用侧向螺钉压紧，刚性好，用于粗加工、大切深。
- 液压刀柄：利用液压膨胀均匀夹紧刀具，高精度、高减振性。
- 热缩刀柄：加热后插入刀具，冷却后产生极大收缩力，跳动精度极高。
- 面铣刀杆：专门用于安装可转位面铣刀盘。
五、自动换刀装置 (ATC) 与刀具管理
- 自动换刀装置 (ATC)
- 作用：在数控程序控制下，自动将主轴上已用刀具与刀库中待用刀具进行交换。
- 形式：斗笠式、圆盘式（刀仓）、链式刀库等。
- 换刀过程：还刀 → 选刀 → 装刀。
- 刀具管理与预调
- 刀具号 (T-code)：程序中调用刀具的编号。
- 刀具偏置/补偿：包括长度补偿(H)、半径补偿(D)，用于修正刀具实际尺寸与理论值的偏差。
- 刀具预调仪：在机外精确测量刀具的长度和直径，并将数据输入数控系统，是实现高效加工的重要环节。
- 刀具生命周期管理：跟踪刀具使用时间、磨损状况，进行预警和更换。
六、刀具选择的基本原则
- 根据被加工材料选择：材料硬度、韧性等决定刀具材料和槽型。
- 根据加工性质选择：粗加工选强韧性好的刀具，精加工选耐磨性高的刀具。
- 根据机床性能选择：考虑机床功率、刚性、主轴接口及最高转速。
- 根据加工工艺与特征选择：考虑工序内容（车、铣、钻）、工件几何形状。
- 兼顾效率与成本：在保证加工质量的前提下，追求高金属去除率与低单件成本。
七、
数控机床的刀具与工具系统是一个技术密集的子系统。正确理解其构成、特性与选用原则，对于充分发挥数控机床的潜能、保障加工质量、提高生产效率和降低生产成本至关重要。随着制造技术向高速、精密、智能、复合方向发展，刀具与工具系统也将持续向着高性能、高可靠性、智能化和环保化的方向演进。
